CAPTACIÓN TÉRMICA DE LA ENERGÍA SOLAR

Se entiende por captación térmica de la energía solar, al procedimiento de transformación de la energía radiante del sol en calor o energía térmica.

Nos referimos a aplicaciones de energía solar a baja temperatura cuando la energía térmica que se obtiene se utiliza para temperaturas inferiores a 80°C.

Se pretende de esta forma obtener a partir del sol una energía que podemos utilizar en aplicaciones térmicas: calentamiento de agua sanitaria, usos industriales, calefacción de espacios, calentamiento de piscinas, secaderos, etc.

PRINCIPIO DE FUNCIONAMIENTO

Cuando se expone una placa metálica al sol, se calienta, pero si además esa placa es negra, la energía radiante del sol es absorbida en mayor medida. Cuando se calienta dicha placa (absorbedor), esta aumenta su temperatura con lo cual empieza a ceder calor a través de diferentes mecanismos: por conducción a través de los soportes que lo sujetan, por convección a través del aire que le rodea y por radiación.

EFECTO INVERNADERO

Al colocar un cristal entre la placa absorbedora y el sol ocurre que, como el cristal es transparente a la radiación solar pero opaco a la radiación infrarroja, no deja pasar la radiación de mayor longitud de onda que emite la placa al calentarse.

De esta forma se produce una “trampa energética de radiaciones” que impide que la energía radiante que ha atravesado el vidrio vuelva a salir; esta trampa constituye el denominado efecto invernadero. El vidrio también evita el contacto directo de la placa con el aire ambiente con lo que, además, se evitarán las pérdidas por convección antes referidas.

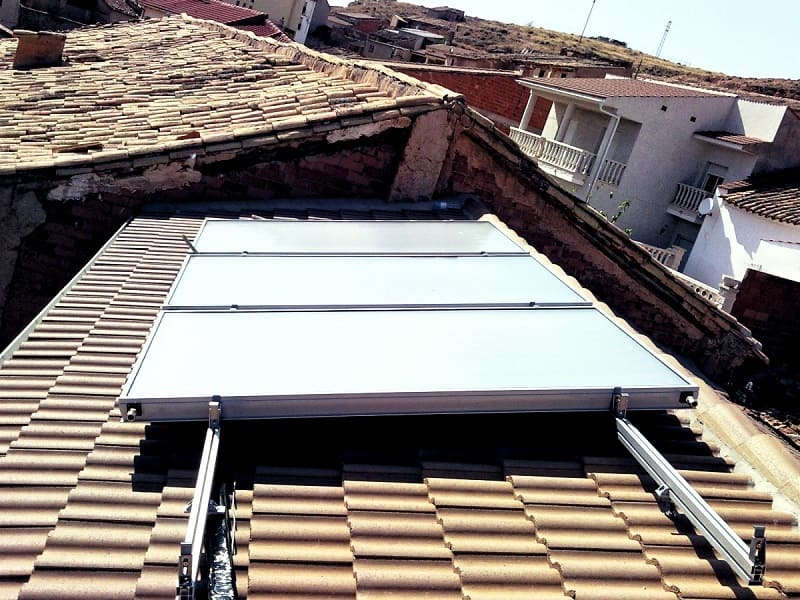

EL CAPTADOR SOLAR PLANO

Si se completa el conjunto de la placa absorbedora con el vidrio aislándolo por la parte posterior y por los laterales se consigue que la placa pierda menos calor y, por tanto, aumente su temperatura. Si a la placa se adhiere un serpentín o un circuito de tubos por la que se pueda circular un fluido se habrá conseguido que el fluido aumente su temperatura al circular por la placa con lo que se estará evacuando la energía térmica de la placa.

FUNCIONAMIENTO BÁSICO Y COMPONENTES

Básicamente el funcionamiento de una instalación solar térmica es el siguiente:

• Captación de la energía radiante para transformarla directamente en energía térmica, con el aumento de temperatura de un fluido de trabajo.
• Almacenamiento de dicha energía térmica, bien en el mismo fluido de trabajo de los colectores, o bien transferida al agua de consumo para su posterior utilización.

Estas funciones se pueden complementar con la producción de energía térmica mediante un sistema convencional. En cualquier instalación solar térmica se denomina circuito primario al circuito hidráulico formado por los colectores y las tuberías que los unen al acumulador, y es el encargado de recoger la energía térmica del colector y transferirla al acumulador solar directamente o a través de un intercambiador de calor. Por el circuito secundario siempre circula agua de consumo.

La transferencia de energía solar al agua se realiza por la circulación del fluido contenido en el circuito primario. Este se calienta a su paso por los colectores y se enfría cuando pasa a través del sistema de intercambio, al transmitir el calor al agua de consumo. El agua caliente del sistema de acumulación queda almacenada y dispuesta para ser consumida.

Cuando la temperatura del agua caliente solar es inferior a la del consumo, sobre unos 45°C, el sistema de energía auxiliar se encarga de realizar el calentamiento adicional hasta alcanzar la temperatura deseada.

Un equipo solar doméstico, al igual que una instalación solar, puede estar constituido por:

• Un sistema de captación formado por uno o varios captadores que transforman la radiación solar incidente en energía térmica de forma que se calienta el fluido de trabajo que aquellos contienen.
• Un sistema de acumulación constituido por un depósito que almacena el agua caliente hasta que se precise su uso.
• Un sistema de intercambio que realiza la transferencia de energía térmica captada desde el circuito de colectores o circuito primario, al agua caliente sanitaria que se consume.

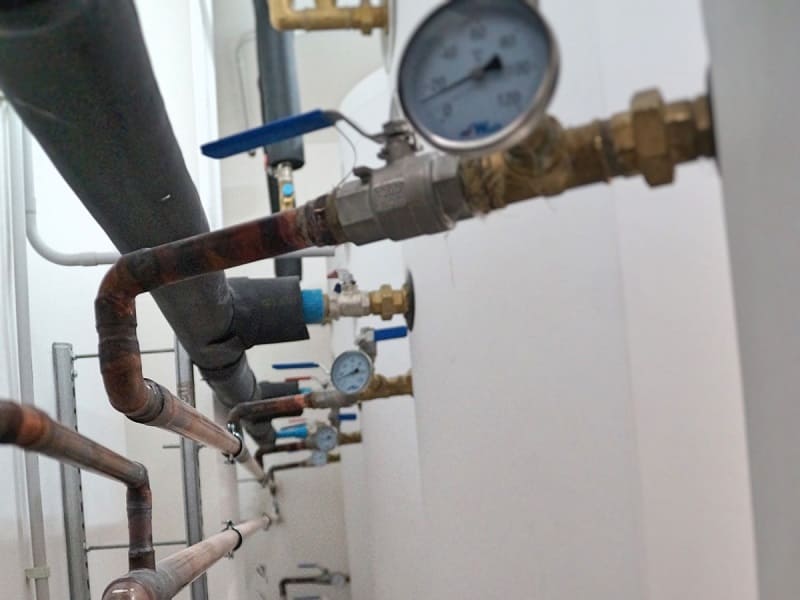

• Un circuito hidráulico constituido por tuberías, bombas, válvulas, etc. , que se encarga de conducir el movimiento del fluido caliente desde el sistema de captación al sistema de acumulación y desde este, a la red de consumo.
• Un sistema de regulación y control que fundamentalmente se encarga de asegurar el correcto funcionamiento del equipo, para proporcionar un adecuado servicio de agua caliente y aprovechar la máxima energía solar térmica posible. Por otro lado, pueden incorporar distintos elementos de protección de la instalación.
• Adicionalmente, los equipos suelen disponer de un sistema de energía auxiliar que se utiliza para complementar al aporte solar suministrado, la energía necesaria para cubrir la demanda prevista garantizando la continuidad del suministro de agua caliente en los casos de escasa radiación solar o consumo superior al previsto.
